System automatyki źródła ciepła w ośrodku wypoczynkowym Porta Mare w Dziwnówku - kwiecień 2020
System automatyki źródła ciepła w ośrodku wypoczynkowym Porta Mare w Dziwnówku jest systemem rozproszonym, składającym się z kilku niezależnych układów sterowania. Każdy z układów – szaf sterowniczych – jest zainstalowany w budynku, który obsługuje. Połączenia między rozproszonymi układami sterowania są zrealizowane w oparciu o wewnętrzną sieć światłowodową LAN. Centralnym punktem zarządzającym całym systemem sterowania jest szafa sterownicza umiejscowiona w budynku kotłowni. Jest ona wyposażona w lokalny sterownik PLC oraz panel operatorski HMI, który jest punktem centralnym systemu wymiany danych z poszczególnymi układami systemu.
Pozostałe elementy systemu – szafy sterownicze – zainstalowane w budynkach: centralnym, wschodnim i zachodnim są wyposażone w lokalne sterowniki PLC połączone
z nadrzędnym panelem HMI za pomocą serwerów portów szeregowych.
Zakres prac:
- Oprogramowanie sterowników PLC serii FLEXYS firmy Selec
- Oprogramowanie panelu HMI Weintek MT8092XE 9.7”
- Wykonanie dokumentacji w programie PC Schematic
- Montaż szaf sterowniczej
- Montaż, konfiguracja i rozruch układu na obiekcie
- Zdalny dostęp do aplikacji z wykorzystaniem bezpiecznego połączenia VPN z poziomu komputerów PC i urządzeń z systemem Android
Automatykę wykonaliśmy na zlecenie firmy Wojtalak Instalacje.

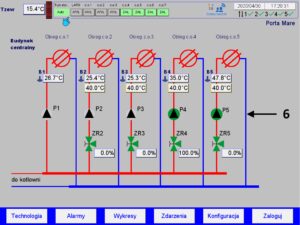

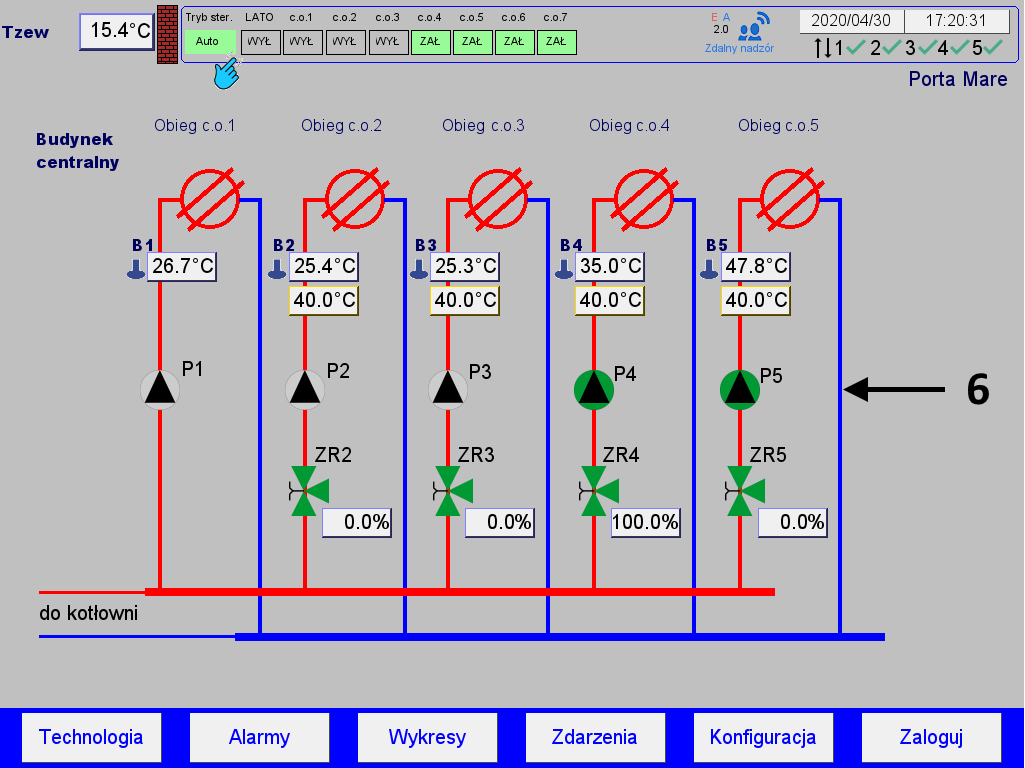

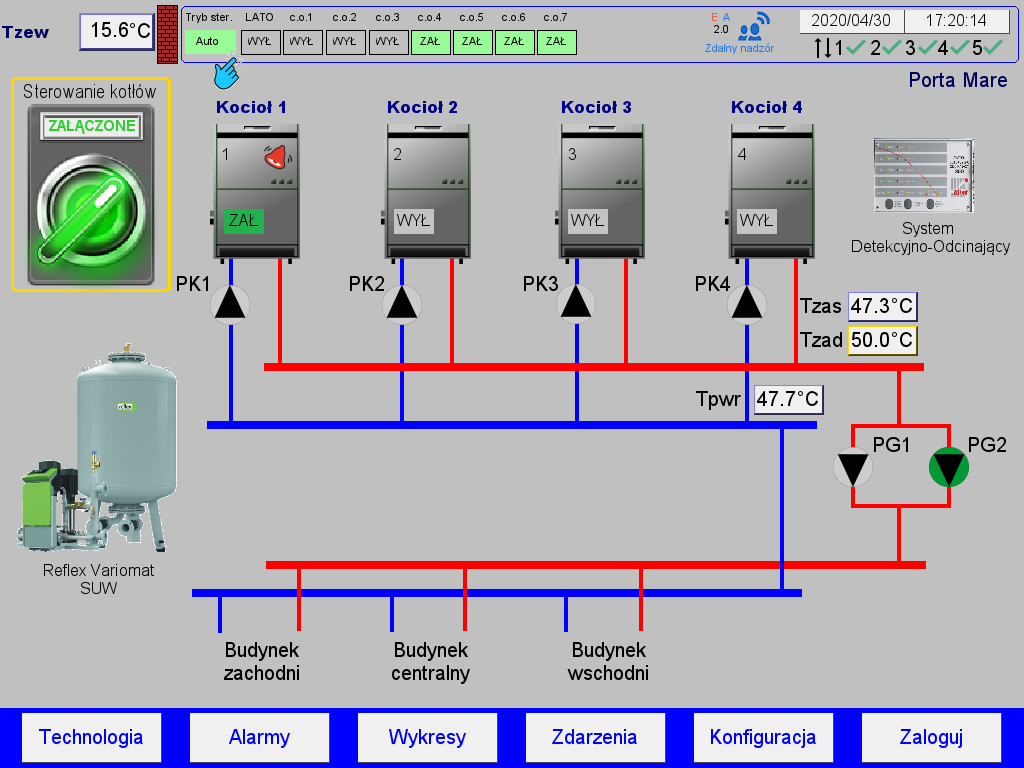

Galeria
